在工控机系统中，内存插槽是一个关键组成部分，它允许用户通过添加或升级内存条（RAM）来扩展工控机的内存容量。接下来中宝智将为大家普及内存插槽的工作原理、类型、安装及升级方法，以及注意事项。

1、内存插槽工作原理，内存插槽是工控主板上的一个物理接口，用于插入内存条，当内存条插入插槽后，工控主板上的内存控制器会通过特定的电路与内存条进行数据交换。内存条作为工控机临时存储数据的场所，其容量和速度直接影响到工控机的性能表现。

2、内存插槽类型，内存插槽的类型取决于主板所支持的内存规范，常见的内存插槽类型包括：

DDR（Double Data Rate）插槽；

SO-DIMM（Small Outline Dual In-line Memory Module）插槽；

LPDDR（Low Power Double Data Rate）插槽；

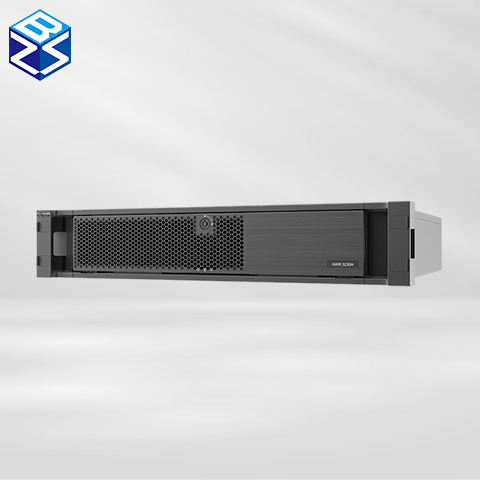

例如海光工控机3230H，内置4个DDR4 内存插槽，支持 UDIMM/RDIMM，ECC,最大可达128GB内存。

DDR4‌采用16bit预取机制，‌DDR3为8bit‌，‌在同样内核频率下，‌理论速度是DDR3的两倍，‌进一步提升了ZBZA-3230H海光工控机数据处理的效率。

功耗方面，‌DDR4内存的工作电压降为1.2V，‌相比DDR3的1.5V或1.35V，‌可以节能最多40%。

容量方面，最大128GB的‌DDR4内存，可以提供更高的内存密度，‌即在相同的物理空间内容纳更多的内存单元，‌在相同的尺寸下提供更大的容量选择。‌这些优势使得DDR4内存能够更好地满足现代应用对大量数据处理的需求。

3、内存插槽安装与升级

a、安装前准备：

确认主板支持的内存类型和规格。

关闭工控机并断开电源。

准备符合要求的内存条。

b、安装步骤：

打开机箱，找到主板上的内存插槽。

轻轻地将内存条对准插槽，确保金手指部分完全插入。

用力均匀地按下内存条，直到插槽两端的卡扣自动锁紧。

c、升级方法：

如果现有内存不足，可以购买与现有内存条相同品牌和规格的新内存条，插入空余的内存插槽中。

如果需要更大容量的内存，也可以考虑将现有内存条替换为更大容量的型号。

4、注意事项

在安装或升级内存条时，务必确保工控机处于关闭状态，并断开电源，以避免损坏硬件。

在选择内存条时，应确保其类型、规格和主板兼容。不同品牌和型号的内存条可能存在兼容性问题。

在安装内存条时，应注意金手指部分的清洁和保护，避免刮伤或污染导致接触不良。

在升级内存后，应重新启动工控机并检查BIOS设置是否正确识别了新添加的内存。

如果工控机在升级内存后出现不稳定或无法启动的情况，应尝试重新插拔内存条或更换其他品牌的内存条进行排查。

5、结论，内存插槽是工控机系统中不可或缺的一部分，它允许用户通过添加或升级内存条来扩展工控机的内存容量。了解内存插槽的工作原理、类型、安装及升级方法以及注意事项，可以帮助用户更好地管理和优化工控机的内存配置，提升工控机的性能表现。
